מורה הילוכים
חלק ראשון: תפעול מערכת ההילוכים
נועם וקסממן
למי מאיתנו שמשתמש באופני שטח עם הילוכים (הרוב המוחלט) מערכת ההילוכים היא חלק חשוב מאוד ברכיבה. לכן כדאי ללמוד איך לתפעל אותה בצורה יעילה. תפעול לא יעיל של המערכת יכול לגרום לבלאי מואץ או לנזק של ממש לחלקיה. הכתבה הנוכחית מתייחסת לתפעול של מערכת הילוכים תקינה ומכוונת. בכתבה הבאה אסביר כיצד לכוון את מערכת ההילוכים.
אז איפה נתחיל ?!
העברת הילוכים נכונה:
כאשר אנו מפדלים, נוצרת תנועה של השרשרת אשר מסומנת בכיוון החצים בתמונה:
לצורך העברת הילוכים נכונה מה שמשנה לנו הוא קו השרשרת העליון (המסומן בחץ כתום).
המעביר הקדמי מבצע את העברת ההילוכים בצורה כזו שכלוב המעביר (המסומן בספרה 1) מזיז את קו השרשרת כך שיהיה מעל פלטת גלגלי- השיניים הנכונה.
השרשרת , לצורך כך, מתעוותת מעט ימינה או שמאלה, ומתיישבת על השיניים של הפלטה החדשה.
במידה ונפדל בחוזקה במהלך העברת ההילוכים ייווצר מתח על קו השרשרת העליון. במצב כזה, כלוב המעביר לא יצליח להפעיל לחץ צידי מספיק על השרשרת וההילוך לא יכנס למקומו.
אותו דבר פחות או יותר, קורה בעבודת המעביר האחורי.לכן כאשר אנו מעבירים הילוכים יש להוריד את המתח שאנו מפעילים על השרשרת.
מתח גדול מידי עשוי להביא לקריעת השרשרת, לנזק למעבירים או לשבירת שיניים בקסטה!.
אם כן, איך מעבירים הילוכים בצורה נכונה?
העברת ההילוכים בצורה נכונה נעשית על ידי כך שנוריד מעט כוח בפידול שלנו בעת העברת ההילוכים.
דמיינו לכם שאתם בנסיעה שבה אתם מפדלים מאוד מהר ולפתע מתחילים לפדל לאט. אצל חלקינו, יישמע בשלב זה תקתוקו של הפריילוף וכולנו נרגיש כביכול שאנו מפדלים על ריק.
זהו המצב שצריך להיווצר כאשר אנחנו מעבירים הילוכים.
העברת הילוכים נכונה גם תלויה בתכנון מראש.
כאשר אנו נוסעים, נביט מעט קדימה ונשער איזה הילוך אנו נצטרך למקטע הבא של הדרך. במידה ונתקלנו בעלייה שצריך להחליף באמצעה הילוכים, ניתן כמה פידולים מהירים יותר
בהילוך הנוכחי כדי ליצור את האפשרות לאותו מצב שבו אנו "מפדלים על ריק" ואז נחליף הילוך.
איך נדע שהעברנו הילוכים נכון?
העניין פשוט מאוד, בהעברת הילוכים נכונה הרעש הכמעט- יחיד שצריך להישמע הוא עבודת השיפטרים ומעט רעש מן המעבירים. רעשי טחינה מתכתיים יבשרו לנו כי הפעם העברנו הילוכים בצורה לא נכונה… ננסה להשתפר בפעם הבאה.
שילובי הילוכים מומלצים:

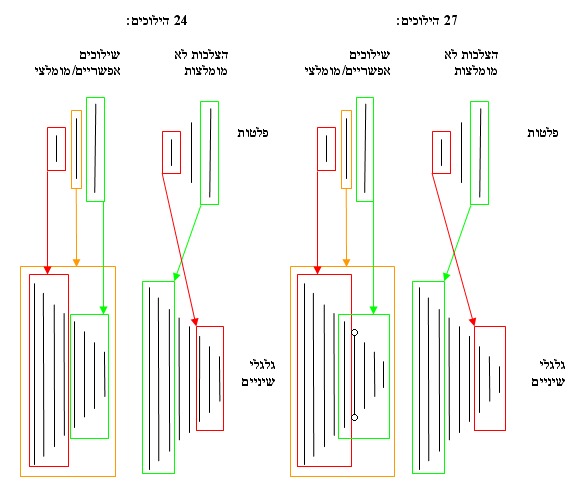

צירופי הפלטות(גלגלי השיניים מקדימה) והגלגלשים (גלגלי שיניים בקסטה האחורית) הם עניין מעט אפור. עקרונית אפשר לשלב בין כל הפלטות לכל גלגלי השיניים כל עוד אנו נמנעים מהצלבות (שיוסברו בסעיף הבא). למרות זאת, רוכבים תחרותיים לפעמים משלבים בין פלטות וגלגלשים אסורים או משתמשים בשילובים גבוליים על מנת ליצור יחסי מומנט טובים יותר ועל מנת לחסוך בהעברת פלטה, למשל, כאשר תוואי השטח משתנה לעיתים תכופות. השילוב האפשרי שמזיק מעט אבל כולנו משתמשים בו הוא השילוב של שני הגלגלשים הקטנים מאחור והפלטה האמצעית. מעבר לכך, השילובים האופטימאליים מצוינים בתרשים למטה.
הצלבות:
הסיבה שנאסר עלינו להצליב חלק מן ההילוכים היא משולשת: (1) ההצלבה יוצרת עומס צידי על השרשרת שמביא לבלאי מואץ ואף יכול לגרום לקריעתה. (2) ההצלבה יוצרת עומס על גלגלי השיניים בקסטה ועלולה להוביל לבלאי מואץ. (3) ההצלבה לא בריאה לגלגל המשיכה (הפולי) התחתון במעביר האחורי ובאופן כללי יכולה ליצור גם עומס צידי על כלובי המעבירים, במיוחד כאשר הכיוון שלהם לא מדויק לחלוטין. מסיבות אלו רצוי שלא להגיע להצלבת הילוכים, מה גם שאין צורך ממשי בכך ברכיבה שהיא לא רכיבה תחרותית. בתרשים למטה נראה אלו הצלבות אינן מומלצות.
אם כן, כל מה שנותר לעשות אחרי שלמדנו איך לתפעל נכון את מערכת ההילוכים הוא לצאת לרכב!
תיהנו!!!
|
